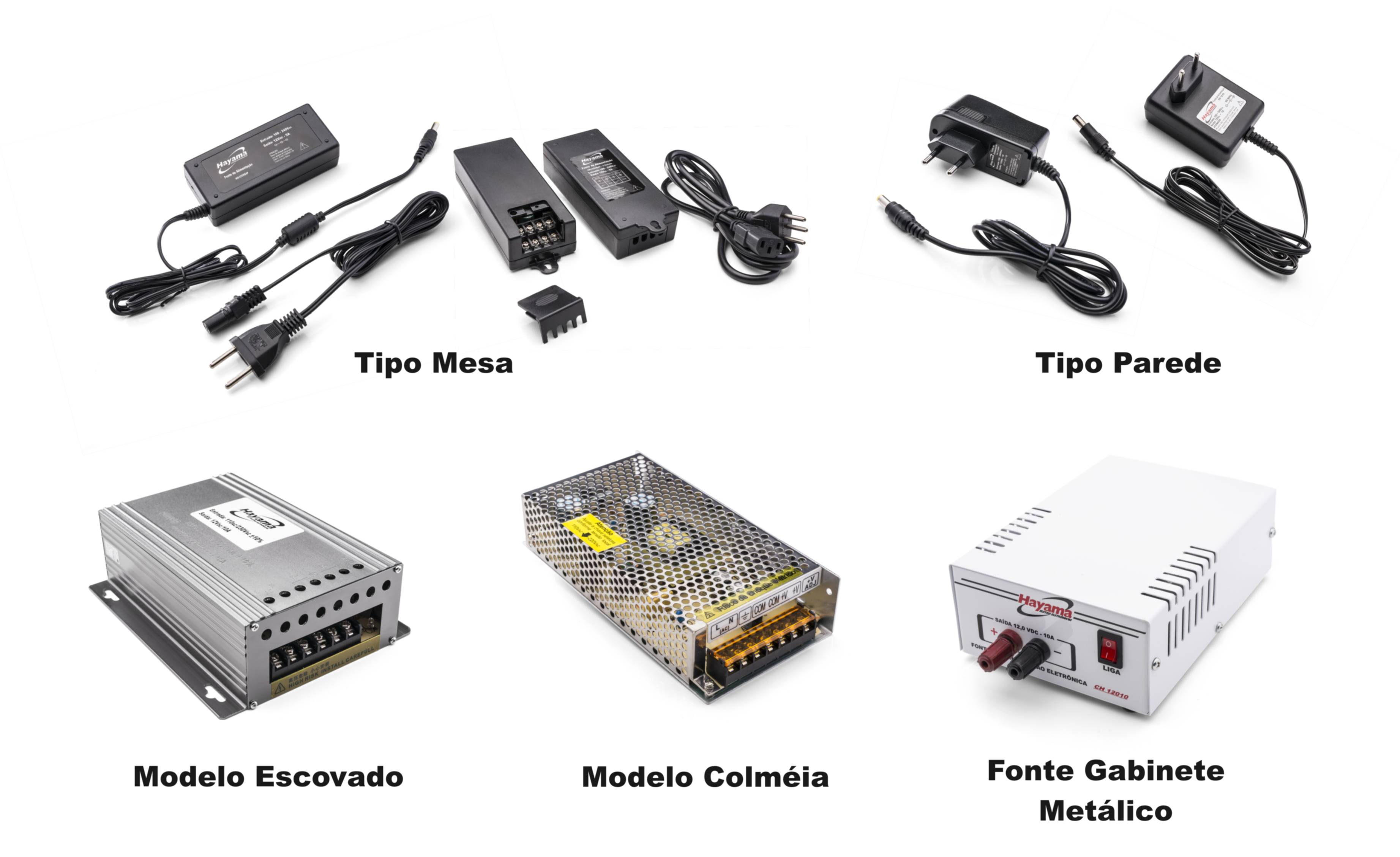

Fonte Chaveada para Uso Geral

Fonte Chaveada para Uso Geral

A fonte chaveada é assim chamada, pois possui um ou mais transistores operando como chave. Ela é constituída basicamente de um retificador de entrada, de um conversor de corrente contínua para corrente contínua (CC-CC) e de um filtro de saída. As fontes chaveadas são operadas em alta freqüência e por isso o transformador e os filtros (capacitores e indutores) podem ser menores em tamanho, sendo, portanto, mais compactas e leves que as fontes lineares, se comparadas em igual potência.

Entrada full-range

Chamamos de universal ou full-range, a fonte que pode ser ligada em qualquer rede monofásica, sem necessidade de que o usuário tenha que ajustar a fonte. Esta é uma vantagem que a fonte chaveada pode oferecer em relação à fonte linear.
Entretanto, nem toda fonte chaveada pode ter entrada universal, apenas as fontes de baixa potência (< 200W aprox.), pois para potências maiores torna-se inviável tecnicamente a implementação dessa característica.

Vantagens

Uma das principais vantagens da fonte chaveada de baixa potência em relação à linear é a entrada full-range, como já foi citado. Outra vantagem é o seu baixo peso e tamanho reduzido se compararmos uma fonte chaveada a uma fonte linear estabilizada. O aquecimento nas fontes chaveadas costuma ser menor que nas fontes lineares, cujo transformador é dimensionado em condições mais críticas. Por serem mais leves, são mais resistentes a quedas e ao manuseio intenso. A eficiência da fonte chaveada é superior a da linear, portanto, para uma mesma potência, a fonte chaveada tem um consumo menor de energia.

Ampliar tabela
Código Descrição Característica Saída Dimensional Tipo
006.03.350 CH DRIVE 3035 Entrada 100~240Vac - Saída 3Vdc 350mA Fio VM+ / PT- 88x45x29 Mesa
006.03.005 CH PALM Entrada 100~240Vac - Saída 3Vdc 500mA para Palm P 1 + 70x48x54 Parede
006.03.007 CH DKS 350 Entrada 100~240Vac - Saída 3Vdc 500mA para Diskman Sony DMS + 60x44x50 Parede
006.03.006 CH 3050 P Entrada 100~240Vac - Saída 3Vdc 500mA P 4 - 60x44x50 Parede
006.03.008 CH 3051 P Entrada 100~240Vac - Saída 3Vdc 500mA P 4 + 60x44x50 Parede
006.04.006 CH DKS 450 Entrada 100~240Vac - Saída 4,5Vdc 500mA para Diskman Sony / Philips DMS + 60x44x50 Parede
006.04.004 CH 4551 P Entrada 100~240Vac - Saída 4,5Vdc 500mA P 4 + 60x44x50 Parede
006.04.005 CH 4550 P Entrada 100~240Vac - Saída 4,5Vdc 500mA P 4 - 60x44x50 Parede
006.05.001 CH 0510 Entrada 100~240Vac - Saída 5Vdc 1A P 4 + 70x48x54 Parede
197.05.010 HA0510W4P Entrada 100~240Vac - Saída 5Vdc 1A P 4 + 75x31x59 Parede
006.05.002 CHUB 0520 Entrada 100~240Vac - Saída 5Vdc 2A para HUB P 4 + 77x57x47 Parede
197.05.020 HA0520W4P Entrada 100~240Vac - Saída 5Vdc 2A para HUB P 4 + 85x44x50 Parede
006.05.022 CHUB 0520 P8 Entrada 100~240Vac - Saída 5Vdc 2A para HUB P 8 + 77x57x47 Parede
197.05.021 HA0520W8P Entrada 100~240Vac - Saída 5Vdc 2A para HUB P 8 + 85x44x50 Parede
006.05.003 CHUB 0530 Entrada 100~240Vac - Saída 5Vdc 3A para HUB P 4 + 93x61x37 Mesa
006.05.040 CHUB 0540 Entrada 100~240Vac - Saída 5Vdc 4A para HUB P 4 + 109x70x54 Mesa
197.05.040 HA0540D4P Entrada 100~240Vac - Saída 5Vdc 4A para HUB P 4 + 95x43x28 Mesa
006.52.005 CH PALM 5205 Entrada 100~240Vac - Saída 5,2Vdc 500mA para Palm DMS F + 70x48x54 Parede
006.06.007 CH DSA 600 Entrada 100~240Vac - Saída 6Vdc 500mA para Diskman Aiwa DMS + 60x44x50 Parede
006.06.005 CH 6050 P Entrada 100~240Vac - Saída 6Vdc 500mA P 4 - 60x44x50 Parede
197.06.005 HA0605W4N Entrada 100~240Vac - Saída 6Vdc 500mA P 4 90° - 75x31x59 Parede
006.06.006 CH 6051 P Entrada 100~240Vac - Saída 6Vdc 500mA P 4 + 60x44x50 Parede
006.06.001 CH 0610 Entrada 100~240Vac - Saída 6Vdc 1A P 4 + 70x48x54 Parede
197.06.010 HA0610W4P Entrada 100~240Vac - Saída 6Vdc 1A P 4 + 75x31x59 Parede
006.06.002 CH 0620 Entrada 100~240Vac - Saída 6Vdc 2A P 4 + 77x57x47 Parede
006.06.030 CH 0630 Entrada 100~240Vac - Saída 6Vdc 3A P 4 + 93x61x37 Mesa
006.07.005 CH 7550 P Entrada 100~240Vac - Saída 7,5Vdc 500mA P 4 - 60x44x50 Parede
006.07.006 CH 7551 P Entrada 100~240Vac - Saída 7,5Vdc 500mA P 4 + 60x44x50 Parede
006.75.010 CH 7510 Entrada 100~240Vac - Saída 7,5Vdc 1A P 4 + 77x57x47 Parede
006.75.020 CHPS 7520 Entrada 100~240Vac - Saída 7,5Vdc 2A para Play Station 1 DMS + 77x57x47 Parede
006.75.021 CHUB 7520 Entrada 100~240Vac - Saída 7,5Vdc 2A P 4 + 77x57x47 Parede
197.07.020 HA0720W4P Entrada 100~240Vac - Saída 7,5Vdc 2A P 4 + 85x44x50 Parede
006.75.022 CHUB 7522 Entrada 100~240Vac - Saída 7,5Vdc 2A P 8 + 77x57x47 Parede
006.09.004 CH 9051P Entrada 100~240Vac - Saída 9Vdc 500mA P 4 + 60x44x50 Parede
006.09.006 CH TSF 900 Entrada 100~240Vac - Saída 9Vdc 500mA para Telefone Toshiba P 4 90° + 60x44x50 Parede
197.09.005 HA0905W4P Entrada 100~240Vac - Saída 9Vdc 500mA P 4 90° + 75x31x59 Parede
006.09.005 CH 9050 P Entrada 100~240Vac - Saída 9Vdc 500mA P 4 - 60x44x50 Parede
006.09.007 CH TSF 9500 Entrada 100~240Vac - Saída 9Vdc 500mA para Telefone e Secretária Eletrônica Panasonic P 4 90° - 60x44x50 Parede
006.09.001 CH 0910 Entrada 100~240Vac - Saída 9Vdc 1A P 4 + 77x57x47 Parede
197.09.010 HA0910W4P Entrada 100~240Vac - Saída 9Vdc 1A P 4 90° + 75x31x59 Parede
006.09.008 CH 0911 Entrada 100~240Vac - Saída 9Vdc 1A P 4 - 77x57x47 Parede
197.09.011 HA0910W4N Entrada 100~240Vac - Saída 9Vdc 1A P 4 90° - 75x31x59 Parede
197.09.012 HA9510WSP Entrada 100~240Vac - Saída 9,5Vdc 1A DMS 90° + 75x31x59 Parede
006.09.002 CH 0920 Entrada 100~240Vac - Saída 9Vdc 2A P 4 + 93x61x37 Mesa
006.09.003 CH 0930 DKS Entrada 100~240Vac - Saída 9Vdc 3A DMS + 93x61x37 Mesa
006.09.030 CH 0930 Entrada 100~240Vac - Saída 9Vdc 3A P 4 + 93x61x37 Mesa
006.12.003 CH 1250 P Entrada 100~240Vac - Saída 12Vdc 400mA P 4 - 60X44X50 Parede
006.12.006 CH TSF 120 Entrada 100~240Vac - Saída 12Vdc 400mA para Telefone Cobra/Unidem/Outros P 4 90° + 60x44x50 Parede
006.12.007 CH TSF 120P Entrada 100~240Vac - Saída 12Vdc 400mA para Telefone Panasonic P 4 90° - 60x44x50 Parede
006.12.004 CH 1204 Entrada 100~240Vac - Saída 12Vdc 400mA para Câmera de Segurança P 4 + 60x44x50 Parede
006.12.008 CH 1251 P Entrada 100~240Vac - Saída 12Vdc 400mA P 4 + 60x44x50 Parede
006.12.005 CH 1205 Entrada 100~240Vac - Saída 12Vdc 500mA P 4 + 70x48x54 Parede
197.12.005 HA1205W4P Entrada 100~240Vac - Saída 12Vdc 500mA P 4 90° + 75x31x59 Parede
006.12.221 CH 1210 Entrada 100~240Vac - Saída 12Vdc 1A P 4 90° + 77x57x47 Parede
006.12.001 CH 1210 Entrada 100~240Vac - Saída 12Vdc 1A P 4 + 77x57x47 Parede
197.12.010 HA1210W4P Entrada 100~240Vac - Saída 12Vdc 1A P 4 + 75x31x59 Parede
006.12.009 CH 1211 Entrada 100~240Vac - Saída 12Vdc 1A P 4 - 77x57x47 Parede
006.12.125 CH 1212 Entrada 100~240Vac - Saída 12Vdc 1,25A P 4 + 77x57x47 Parede
006.12.024 CH 1220 DKS Entrada 100~240Vac - Saída 12Vdc 2A DMS + 93x61x37 Mesa
006.12.002 CH 1220 Entrada 100~240Vac - Saída 12Vdc 2A P 4 + 93x61x37 Mesa
197.12.020 HA1220W4P Entrada 100~240Vac - Saída 12Vdc 2A P 4 + 85x44x50 Parede
197.12.022 HA1220D4P Entrada 100~240Vac - Saída 12Vdc 2A P 4 + 95x43x28 Mesa
006.12.030 CH 1230 Entrada 100~240Vac - Saída 12Vdc 3A P 4 + 109x70x54 Mesa
197.12.030 HA1230D4P Entrada 100~240Vac - Saída 12Vdc 3A P 4 + 103x51x33 Mesa
197.12.031 HA12003 Entrada 100~240Vac - Saída 12Vdc 3A Modelo Colméia Barra com Parafuso 110x78x37 Mesa
006.12.040 CH 1240 M Entrada 100~240Vac - Saída 12Vdc 4A P 4 + 109x70x54 Mesa
006.80.125 CHY 12505 Entrada 100~240Vac - Saída 12Vdc 5A Borne VM+ / PT- 165x157x66 Mesa
197.12.050 HA1250D4P Entrada 100~240Vac - Saída 12Vdc 5A P 4 + 117x50x32 Mesa
197.12.051 HA1250D4C Entrada 100~240Vac - Saída 12Vdc 5A 4 Canais Barra com Parafuso 160x60x35 Mesa
006.80.120 CHY 12010 Entrada 100~240Vac - Saída 12Vdc 10A Borne VM+ / PT- 215x134x70 Mesa
197.12.100 HA12010 Entrada 100~240Vac - Saída 12Vdc 10A Modelo Colméia Barra com Parafuso 200x98x42 Mesa
197.12.101 HA12010F Entrada 100~240Vac - Saída 12Vdc 10A Modelo Escovado Barra com Parafuso 165x130x50 Mesa
006.80.126 CH 12010 16B Entrada 100~240Vac - Saída 12Vdc 10A 16 Saídas Barra com Parafuso 212x230x110 Mesa
197.12.201 HA12020F Entrada 100~240Vac - Saída 12Vdc 20A Modelo Escovado Barra com Parafuso 225x130x50 Mesa
197.12.300 HA12030 Entrada 100/240Vac - Saída 12Vdc 30A Barra com Parafuso 216x115x50 Mesa
197.12.301 HA12030F Entrada 100/240Vac - Saída 12Vdc 30A Modelo Escovado Barra com Parafuso 256x130x50 Mesa
006.80.135 CHY 13805 Entrada 100~240Vac - Saída 13,8Vdc 5A Borne VM+ / PT- 165x157x66 Mesa
006.80.130 CHY 13810 Entrada 100~240Vac - Saída 13,8Vdc 10A Borne VM+ / PT- 215x134x70 Mesa
197.13.100 HA13010 Entrada 100~240Vac - Saída 13,8Vdc 10A Modelo Colméia Barra com Parafuso 200x98x42 Mesa
197.13.101 HA13010F Entrada 100~240Vac - Saída 13,8Vdc 10A Modelo Escovado Barra com Parafuso 165x130x50 Mesa
197.13.201 HA13020F Entrada 100/240Vac - Saída 13,8Vdc 20A Modelo Escovado Barra com Parafuso 255x130x50 Mesa
197.13.301 HA12030F Entrada 100/240Vac - Saída 13,8Vdc 30A Modelo Escovado Barra com Parafuso 256x130x50 Mesa
006.15.010 CH 1510 Entrada 100~240Vac - Saída 15Vdc 1A P 4 + 77x57x47 Parede
006.16.010 CH 1610 Entrada 100~240Vac - Saída 16Vdc 1A P 4 + 77x57x47 Parede
006.16.024 CH 1624 Entrada 100~240Vac - Saída 16Vdc 2,4A P4 DJ + 109x70x54 Mesa
197.16.030 HA1630D4JP Entrada 100~240Vac - Saída 16Vdc 3A P4 DJ + 117x50x30 Mesa
006.18.010 CH 1810 M Entrada 100~240Vac - Saída 18Vdc 1A P 4 + 93x61x37 Mesa
006.18.020 CH 1820 Entrada 100~240Vac - Saída 18Vdc 2A P 4 + 109x70x54 Mesa
006.18.035 CH 1835 C+ Entrada 100~240Vac - Saída 18Vdc 3,5A para Notebook P 4 + 109x70x54 Mesa
006.18.036 CH 1836 C- Entrada 100~240Vac - Saída 18Vdc 3,5A para Notebook P 4 - 109x70x54 Mesa
006.19.035 CH 1935 C+ Entrada 100~240Vac - Saída 19Vdc 3,5A para Notebook P 4 + 109x70x54 Mesa
006.19.036 CH 1936 C- Entrada 100~240Vac - Saída 19Vdc 3,5A para Notebook P 4 - 109x70x54 Mesa
006.24.005 CH 0245 Entrada 100~240Vac - Saída 24Vdc 500mA P 4 + 77x57x47 Parede
006.24.006 CHPI 0245 Entrada 100~240Vac - Saída 24Vdc 500mA para Impressora HP P 4 DJ + 77x57x47 Parede
006.24.010 CH 2410 Entrada 100~240Vac - Saída 24Vdc 1A P 4 + 93x61x37 Mesa
006.24.020 CH 2420 Entrada 100~240Vac - Saída 24Vdc 2A P 4 + 109x70x54 Mesa
197.24.020 HA2420D4P Entrada 100~240Vac - Saída 24Vdc 2A P 4 + 117x50x30 Mesa
006.24.030 CH 2430 Entrada 100~240Vac - Saída 24Vdc 3A P 4 + 126x83x65 Mesa
197.24.031 HA24003 Entrada 100~240Vac - Saída 24Vdc 3A Modelo Colméia Barra com Parafuso 200x99x42 Mesa
006.80.244 CH 24004 Entrada 100~240Vac - Saída 24Vdc 4A Borne VM+ / PT- 215x134x70 Mesa
006.80.245 CH 24505 Entrada 100~240Vac - Saída 24Vdc 5A Borne VM+ / PT- 215x134x70 Mesa
197.24.051 HA24005 Entrada 100~240Vac - Saída 24Vdc 5A Modelo Colméia Barra com Parafuso 200x99x42 Mesa
006.30.400 CHPI 3004 Entrada 100~240Vac - Saída 30Vdc 400mA para Impressora HP P 4 DJ - 77x57x47 Mesa
006.30.600 CHPI 3006 Entrada 100~240Vac - Saída 30Vdc 600mA para Impressora HP P 4 DJ - 77x57x47 Parede
006.48.005 CH 4850 Entrada 100~240Vac - Saída 48Vdc 500mA P 4 + 93x61x37 Mesa
006.48.010 CH 4810 Entrada 100~240Vac - Saída 48Vdc 1A P 4 + 109x70x54 Mesa
006.48.015 CH 4815 Entrada 100~240Vac - Saída 48Vdc 1,5A P 4 + 126x83x65 Mesa
006.80.482 CH 48250 Entrada 100~240Vac - Saída 48Vdc 2,5A Borne VM+ / PT- 165x157x66 Mesa
